当前产品：HDG电动缸
电动推杆

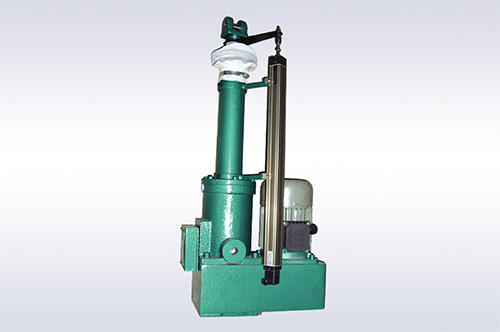

HDG电动缸

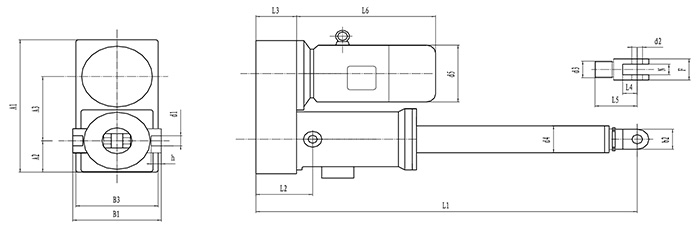

HDG技术参数
型号 推拉方 速度 行程 L1 L2 L3 A1 A2 A3 B1 B3 d1 h d2 b2 N F L4 L5 d3 d4 d5 L6 重量
KN mm/s mm mm mm mm Kg
HDG3D-0.2 3
D型：0.37KW
Z型：0.55KW		 25 200 490 120 78 255 65 125 136 132 20 15 16 36 20 45 25 70 M36 x1.5 55 120 200 50
HDG3Z-0.2 50
HDG3D-0.4 25 400 690 52
HDG3Z-0.4 50
HDG3D-0.6 25 600 890 54
HDG3Z-0.6 50
HDG3D-0.8 25 800 1090 56
HDG3Z-0.8 50
HDG3D-1.0 25 1000 1290 58
HDG3Z-1.0 50
HDG3D-1.2 25 1200 1490 60
HDG3Z-1.2 50

型号 推拉方 速度 行程 L1 L2 L3 A1 A2 A3 B1 B3 d1 h d2 b2 N F L4 L5 d3 d4 d5 L6 重量
KN mm/s mm mm mm mm Kg
HDG5D-0.2 5
D型：0.37KW
Z型：0.75KW		 25 200 610 168 145 330 80 162 180 178 20 20 16 36 25 60 21 84 M39 x1.5 65 165 245 82
HDG5Z-0.2 50
HDG5D-0.4 25 400 810 88
HDG5Z-0.4 50
HDG5D-0.6 25 600 1010 93
HDG5Z-0.6 50
HDG5D-0.8 25 800 1210 98
HDG5Z-0.8 50
HDG5D-1.0 25 1000 1410 103
HDG5Z-1.0 50
HDG5D-1.2 25 1200 1610 108
HDG5Z-1.2 50
HDG5D-1.4 25 1400 1810 114
HDG5Z-1.4 50

型号 推拉方 速度 行程 L1 L2 L3 A1 A2 A3 B1 B3 d1 h d2 b2 N F L4 L5 d3 d4 d5 L6 重量
KN mm/s mm mm mm mm Kg
HDG7D-0.2 7
D型：0.55KW
Z型：1.1KW		 25 200 610 168 145 330 80 162 180 178 20 20 16 36 25 60 21 84 M39 x1.5 65 165 245 93
HDG7Z-0.2 50
HDG7D-0.4 25 400 810 99
HDG7Z-0.4 50
HDG7D-0.6 25 600 1010 104
HDG7Z-0.6 50
HDG7D-0.8 25 800 1210 110
HDG7Z-0.8 50
HDG7D-1.0 25 1000 1410 115
HDG7Z-1.0 50
HDG7D-1.2 25 1200 1610 120
HDG7Z-1.2 50
HDG7D-1.4 25 1400 1810 125
HDG7Z-1.4 50

型号 推拉方 速度 行程 L1 L2 L3 A1 A2 A3 B1 B3 d1 h d2 b2 N F L4 L5 d3 d4 d5 L6 重量
KN mm/s mm mm mm mm Kg
HDG10D-0.2 10
D型：0.75KW
Z型：1.5KW		 25 200 625 168 145 410 108 200 220 204 25 22 20 46 35 75 30 88 M55 x2 92 175 285 118
HDG10Z-0.2 50
HDG10D-0.4 25 400 825 123
HDG10Z-0.4 50
HDG10D-0.6 25 600 1025 128
HDG10Z-0.6 50
HDG10D-0.8 25 800 1225 132
HDG10Z-0.8 50
HDG10D-1.0 25 1000 1425 136
HDG10Z-1.0 50
HDG10D-1.2 25 1200 1625 140
HDG10Z-1.2 50
HDG10D-1.4 25 1400 1825 144
HDG10Z-1.4 50

型号 推拉方 速度 行程 L1 L2 L3 A1 A2 A3 B1 B3 d1 h d2 b2 N F L4 L5 d3 d4 d5 L6 重量
KN mm/s mm mm mm mm Kg
HDG16D-0.2 16
D型：1.1KW
Z型：2.2KW		 25 200 610 168 145 410 108 200 220 204 25 22 20 46 35 75 30 88 M55 x2 92 175 285 120
HDG16Z-0.2 50
HDG16D-0.4 25 400 810 125|
HDG16Z-0.4 50
HDG16D-0.6 25 600 1010 130
HDG16Z-0.6 50
HDG16D-0.8 25 800 1210 135
HDG16Z-0.8 50
HDG16D-1.0 25 1000 1410 140
HDG16Z-1.0 50
HDG16D-1.2 25 1200 1610 145
HDG16Z-1.2 50
HDG16D-1.4 25 1400 1810 150
HDG16Z-1.4 50

型号 推拉方 速度 行程 L1 L2 L3 A1 A2 A3 B1 B3 d1 h d2 b2 N F L4 L5 d3 d4 d5 L6 重量
KN mm/s mm mm mm mm Kg
HDG32D-0.4 32
D型：2.2KW
Z型：4.0KW		 25 400 850 185 145 505 130 249 260 250 30 28 35 75 40 80 50 125 M68 x2 102 230 340 245
HDG32Z-0.4 50
HDG32D-0.6 25 600 1075 255
HDG32Z-0.6 50
HDG32D-0.8 25 800 1275 265
HDG32Z-0.8 50
HDG32D-1.0 25 1000 1475 285
HDG32Z-1.0 50
HDG32D-1.2 25 1200 1675 295
HDG32Z-1.2 50
HDG32D-1.4 25 1400 1875 305
HDG32Z-1.4 50
HDG32D-1.6 25 1600 2075 315
HDG32Z-1.6 50

型号 推拉方 速度 行程 L1 L2 L3 A1 A2 A3 B1 B3 d1 h d2 b2 N F L4 L5 d3 d4 d5 L6 重量
KN mm/s mm mm mm mm Kg
HDG50D-0.4 50
D型：3KW
Z型：5.5KW		 25 400 850 185 145 505 130 249 260 250 30 28 35 75 40 80 50 125 M68 x2 102 270 390 268
HDG50Z-0.4 50
HDG50D-0.6 25 600 1075 278
HDG50Z-0.6 50
HDG50D-0.8 25 800 1275 288
HDG50Z-0.8 50
HDG50D-1.0 25 1000 1475 298
HDG50Z-1.0 50
HDG50D-1.2 25 1200 1675 308
HDG50Z-1.2 50
HDG50D-1.4 25 1400 1875 318
HDG50Z-1.4 50
HDG50D-1.6 25 1600 2075 328
HDG50Z-1.6 50
HDG50D-1.8 25 1800 2275 338
HDG50Z-1.8 50
