当前产品:Y-HG1系列冶金设备用液压缸
油缸
Y-HG1系列冶金设备用液压缸

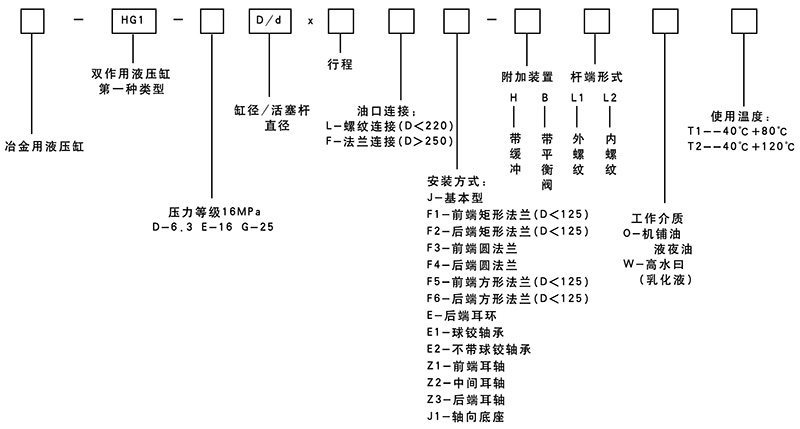

型号含义

技术规格
缸径D 速比ψ 杆径d 16MPa 油口通径 油口螺纹
推力KN 拉力KN
40 1.46 22 20.11 14.02 10 M18x1.5
2 28 10.25
50 1.46 28 31.42 21.56
2 36 15.13
63 1.46 36 49.88 33.59 15 M27x2
2 45 24.43
80 1.46 45 80.42 54.98
2 56 41.02
90 1.46 50 101.79 70.37
2 63 51.91
100 1.46 56 125.66 86.26 20 M33x2
2 70 64.08
110 1.46 63 152.05 102.18
2 80 71.63
125 1.46 70 196.35 134.77
2 90 94.56
140 1.46 80 246.30 165.88 25 M42x2
2 100 120.64
150 1.46 85 282.74 191.95
2 105 144.20
160 1.46 90 321.70 219.91
2 110 169.65
180 1.46 100 407.15 281.49 32 M48x2
2 125 210.80
200 1.46 110 502.65 350.60
2 140 256.35
220 1.46 125 608.21 411.86
2 160 286.51
250 1.46 140 785.40 539.10 40
2 180 378.25
280 1.46 160 985.20 663.50
2 200 482.55
320 1.46 180 1286.8 879.65
2 220 678.58

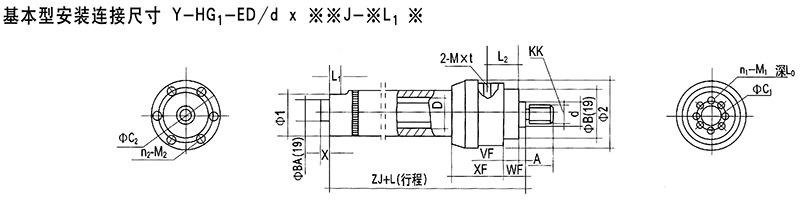

外形及安装尺寸(除轴向底座均符合ISO6020-81标准)

缸径D 速比ψ 杆径 d KK A M ΦB ΦBA Φc1 ΦC2 Φ1 Φ2 VF WF XF ZJ X L1 L2 L0 n1-M1 n2~M2
40 1.46 2 22 28 M16x1.5 M20x1.5 22 28 M18x1.5 48 20 42 66 54 80 19 32 69 190 8 26 44 12 8-M6 8-M6
50 1.46 2 28 36 M20x1.5 M27x2 28 36 M 18x1.5 55 30 50 75 63.5 90 24 38 86 205 8 18 61 12 8-M6 8-M8
63 1.46 2 36 45 M27x2 M33x2 36 45 M27x2 70 38 60 90 76 108 29 45 79 224 10 25 52 12 8-M6 8-M10
80 1.46 2 45 56 M33x2 M42x2 45 56 M27x2 86 55 75 112 95 134 36 54 78 250 10 36 58 13 8-M10 8-M12
90 1.46 2 50 63 M42x2 M48x2 56 63 M27x2 100 55 80 132 108 158 36 55 89 270 10 43 63 17 8-M12 8-M16
100 1.46 2 56 70 M42x2 M48x2 56 63 M33x2 118 68 95 150 121 175 37 57 95 300 10 47 69 18 8-M12 8-M16
110 1.46 2 63 80 M48x2 M48x2 63 63 M33x2 132 60 95 165 133 195 37 57 101 310 10 50 73 22 8-M16 8-M16
125 1.46 2 70 90 M48x2 M64x3 63 85 M33x2 150 80 115 184 152 212 37 60 113 325 10 50 85 22 8-M16 8-M16
140 1.46 2 80 100 M48x2 M80x3 63 95 M42x2 165 95 132 200 168 230 37 62 109 335 10 53 74 22 8-M16 8-M16
150 1.46 2 80 105 M64x3 M80x3 85 95 M42x2 175 105 140 215 180 245 41 64 117 350 10 54 85 22 8-M16 8-M16
160 1.46 2 90 110 M64x3 M80x3 85 95 M42x2 190 110 150 230 194 265 41 66 133 370 10 59 91 26 8-M20 8-M20
180 1.46 2 100 125 M80x3 M80x3 95 95 M48x2 200 110 160 250 219 280 41 70 147 410 15 65 98 27 8-M20 8-M20
200 1.46 2 110 140 M80x3 M100x3 95 112 M48x2 215 120 170 280 245 310 45 75 169 450 15 65 115 27 8-M20 8-M20
220 1.46 2 125 160 M100x3 M100x3 112 112 M48x2 240 140 200 310 273 340 45 80 178 490 20 75 123 36 8-M24 12-M20
250 1.46 2 140 180 M100x3 M125x4 112 125 Φ40 280 160 220 340 299 380 64 96 208 550 25 80 145 36 8-M24 12-M24
280 1.46 2 160 200 M125x4 M125x4 125 125 Φ40 300 180 240 370 325 410 64 100 236 600 30 80 162 36 8-M24 12-M24
320 1.46 2 180 220 M125x4 M160x4 125 160 Φ40 360 200 310 430 377 470 71 108 270 660 35 80 190 36 12-M24 16-M24

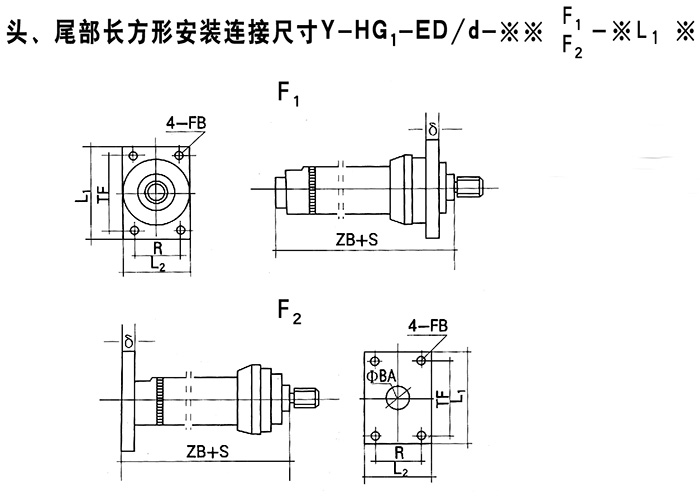

D 40 50 63 80 90 100 110 126
δ 16 20 25 32 32 32 32 32
FB 9 11 13.5 17.5 22 22 22 22
TF 98 116.4 134 152.5 168 184.8 200 217.1
R F1 48.2 55.5 63.1 120 120 140 150
F2 40.6 70 76.5 83 90.2
L1 F1 120 140 165 190 210 230 245 260
F2 164 200
L2 F1 88 95 115 140 170 170 205 225
F2 65 75 85 100 115 120 130 155
ZB 198 213 234 260 280 310 320 335
ZF 206 225 249 282 302 332 342 357

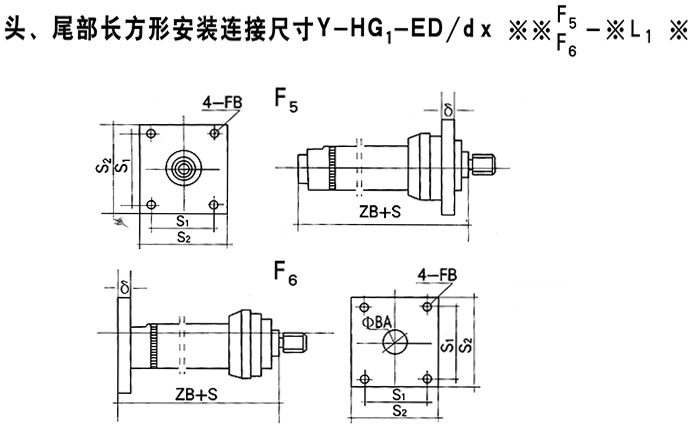

D 40 50 63 80 90 100 110 125
δ 16 20 25 32 32 32 32 32
S1 F5 95 115 132 155 170 190 215 224
F6 65 80 95 110 120 135 145 160
S2 F5 115 140 160 190 210 230 255 265
F6 90 110 130 150 165 180 190 205
ZB 198 213 234 260 280 310 320 335
ZF 206 225 249 282 302 332 342 357


D 40 50 63 80 90 100 110 125 140 150 160 180 200 220 250 280 320
δ 16 20 25 32 32 32 32 32 32 36 36 36 40 40 60 60 63
FB 9 11 13.5 17.5 22 22 22 22 22 22 22 26 26 33 33 39 69
D F1 126 150 175 200 240 255 275 295 310 325 345 375 405 445 485 525 595
F2 126 150 175 200 228 245 260 280 300 310 325 360 390 435 475 525 585
FC F3 106 126 145 165 195 210 230 250 265 280 300 325 355 390 430 470 530
F4 106 126 145 165 185 200 215 235 255 265 280 310 340 380 420 470 520
ZB 198 213 234 160 280 310 320 335 345 360 360 425 465 510 575 630 695
ZF 206 225 249 282 302 322 342 357 370 386 406 450 490 535 606 660 723

D 1 D 1
40 135<1 40 265<1<180+L
50 160<1<125+L 50 285<1<190+L
63 165<1<125+L 63 315<1<210+L
80 180<1<140+L 80 350<1<240+L
90 195<1<145+L 90 370<1<265+L
100 220<1<165+L 100 430<1<295+L
110 230<1<165+L 110 470<1<340+L
125 245<1<180+L 125 525<1<385+L
140 250<1<175+L 140

  D 40 50 63 80 90 110 110 125 140 150 160 180 200 220 250 280 320

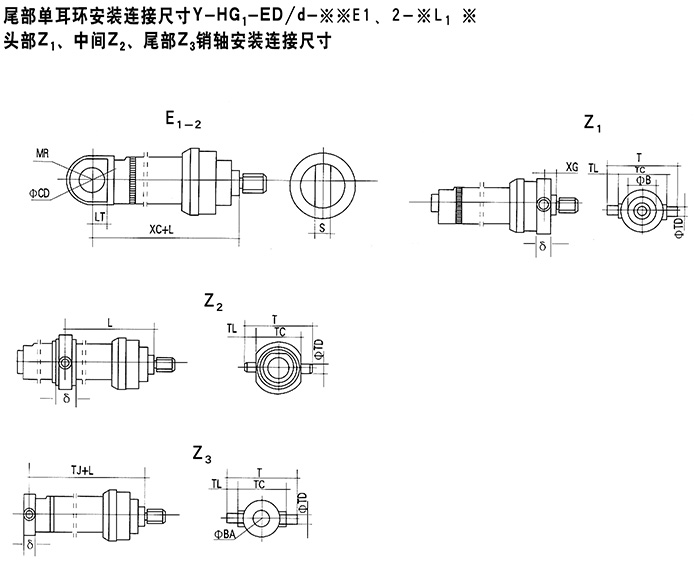

尾部单耳环 ω CD 20 25 30 40 45 50 50 60 70 70 80 90 100 110 120 140 160
MR 27 32 38 47.5 54 60.5 66.7 76 84 90 97 109.5 122.5 136.5 149.5 162.5 188.5
LT 25 32 40 50 58 63 67 71 78 84 90 100 112 140 160 175 200
XO 23 257 289 332 360 395 405 425 445 475 505 550 615 670 773 84 930
S 18 22 26 30 35 38 38 50 58 58 62 68 72 72 88 90 92
销轴安装 δ 25 30 36 45 50 55 60 - 75 80 85 95 105 115 130 145 165
T 122 145 170 199 217 240 265 295 320 345 366 405 455 510 570 640 720
TL 16 20 25 32 36 40 45 50 55 60 63 70 80 90 100 110 125
TC 90 105 120 135 145 160 175 195 210 225 240 265 295 330 370 420 470
ω TD 20 25 32 40 45 50 55 63 70 75 80 90 100 110 125 140 160
Z1 XG 19.5 23 27 31.5 30 29.5 - - - - - - - - - - -
ω B 48 55 70 86 100 118 - - - - - - - - - - -
Z2 1
Z3 XJ 202.5 220 242 272.5 295 327.5 340 350 372.5 390 412.5 457.5 502.5 547.5 615 672.5 742.5
ω BA 20 30 38 55 55 68 60 80 95 105 110 110 120 140 160 180 200

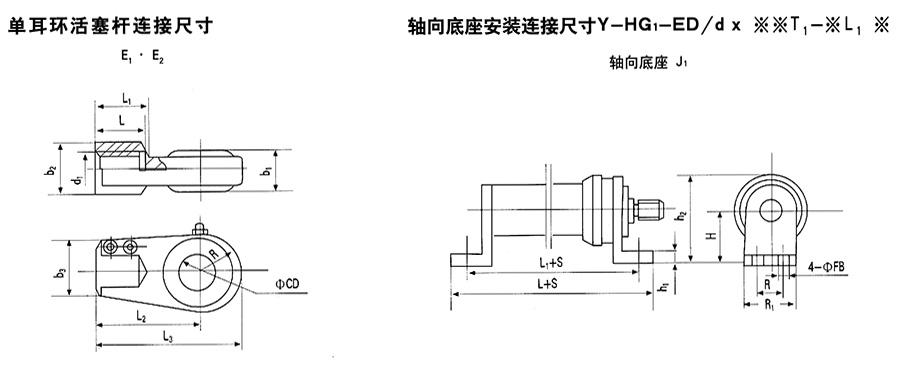

单耳环活塞杆连接尺寸

D 杆径d ωCD d1 b1 b2 b3 L L1 L2 L3 R
40 22 20 M16x1.5 18 26 36 23 34 60 88 25
28 M20x1.5 30 40 29 40 65 98 30
50 28 25 M20x1.5 22 30 40 29 40 72 105 30
36 M27x2 37 47 37 48 80 118 35
63 36 30 M27x2 26 37 47 37 48 80 118 35
45 M33x2 45 68 46 60 100 150 45
80 45 40 M33x2 30 45 63 46 60 110 160 45
56 M42x2 56 72 57 70 120 182.5 57.5
90 50 45 M42x2 35 56 66 57 70 128 181 50
63 M48x2 70 75 64 78 136 201 60
100 56 50 M42x2 38 56 72 57 70 133 195.5 57.5
70 M48x2 70 78 64 78 143 213 65
110 63 ..tr- 50 M48x2 38 70 75 64 80 147 212 60
80 M48x2 70 .94 64 80 147 229 75
125 70 60 M48x2 50 70 78 64 80 151 221 65
90 M64x2 90 104 87 105 176 271 85
140 80 70 M48x2 58 70 94 64 80 158 240 75
100 M80x3 110 122 97 117 195 300 95
150 80 70 M64x3 58 90 98 87 105 190 277 80
105 M80x3 110 116 97 117 200 870 80

D 杆径d ωCD d1 b1 b2 b3 L L1 L2 L3 R
160 90 80 M64x3 62 90 104 87 105 195 290 85
110 M80x2 110 130 97 117 207 327 110
180 100 90 M80x3 68 110 122 97 177 220 325 95
125 M80x3 110 140 97 117 220 350 120
200 110 100 M80x3 72 110 130 97 117 230 350 110
140 M100x3 140 160 114 140 252 392 130
220 125 110 M100x3 72 146 160 114 140 280 410 120
160 M100x3 140 160 114 140 280 440 130
250 140 120 M100x3 88 140 160 114 140 300 440 130
180 M125x4 165 185 127 170 330 510 170

轴向底座连接尺寸
D 40 50 63 80 90 100 110 125 140 150 160 160 200 220 250 280 320
L 268 287 329 366 405 433 443 485 503 516 564 610 645 710 774 850 952
L1 228 247 279 316 345 373 383 415 433 446 484 530 565 620 684 750 832
H 60 70 85 105 116 125 135 150 155 165 175 190 205 225 255 275 310
h1 18 22 28 35 35 35 35 35 40 40 40 45 45 50 60 65 70
h2 100 115 140 172 195 213 233 256 270 290 305 330 360 395 445 480 545
R 45 55 70 90 110 125 145 155 170 185 190 200 220 250 300 320 370
R1 80 90 110 134 158 175 195 212 230 245 260 280 310 340 380 410 470
ωFB 13.5 13.5 17.5 17.5 22 22 22 26 26 26 33 33 33 39 39 45 52
